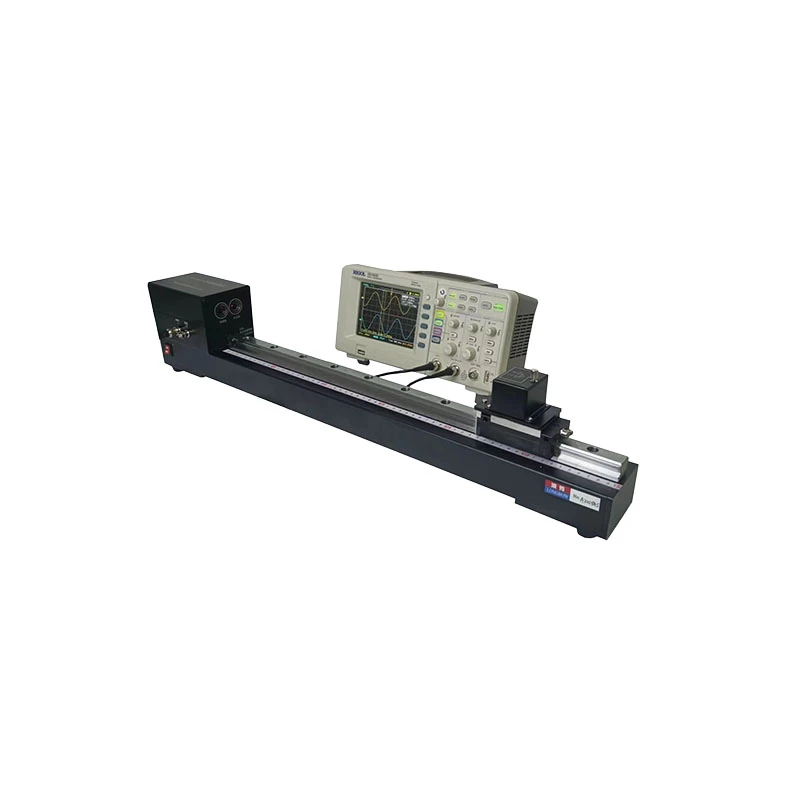

Συσκευή μέτρησης ταχύτητας φωτός



Δύο Μέθοδοι Μέτρησης

Αυτή η συσκευή μέτρησης ταχύτητας φωτός υποστηρίζει δύο μεθόδους μέτρησης: τη μέθοδο φάσης και τη μέθοδο σχήματος Lissajous. Το όργανο έχει μήκος 0,8 μέτρα και η οπτική διαδρομή μπορεί να ρυθμιστεί από 0 έως 1 μέτρο. Το εύρος μετατόπισης φάσης είναι -180 μοίρες έως +180 μοίρες . Χρησιμοποιώντας τη μέθοδο Lissajous, οι μαθητές μπορούν να παρατηρήσουν ξεκάθαρα μοτίβα σε γωνίες φάσης 0 μοιρών , 45 μοιρών , 90 μοιρών , 135 μοιρών και 180 μοιρών . Η ανάλυση είναι 0,2 mm. Η συχνότητα διαμόρφωσης είναι 150 MHz και η συχνότητα ανίχνευσης φάσης είναι 455 kHz. Αυτή η συσκευή βοηθά τους μαθητές να κατανοήσουν τις σύγχρονες έννοιες της οπτικής.

Αυτή η συσκευή μέτρησης ταχύτητας φωτός δίνει τη δυνατότητα στους μαθητές να ολοκληρώσουν επτά πειραματικές εργασίες. Πρώτον, μετρούν την ταχύτητα του φωτός χρησιμοποιώντας είτε τη μέθοδο φάσης είτε τη μέθοδο Lissajous. Δεύτερον, καθορίζουν το μήκος κύματος διαμόρφωσης. Τρίτον, χρησιμοποιούν τη μέθοδο διαφοράς συχνότητας για τη μέτρηση φάσης. Τέταρτον, μελετούν τις βασικές αρχές της οπτικής διαμόρφωσης. Πέμπτον, μαθαίνουν τη βαθμονόμηση και τη λειτουργία ενός παλμογράφου. Έκτον, το σύστημα περιλαμβάνει μια αναλογική διεπαφή επικοινωνίας, που επιτρέπει προαιρετικά πειράματα επικοινωνίας με λέιζερ. Έβδομο, μπορεί να προστεθεί μια διαφανής ράβδος για τη μέτρηση του δείκτη διάθλασης ή της ταχύτητας του φωτός σε ένα μέσο. Αυτό το σύστημα-είναι κατάλληλο για ολοκληρωμένη πανεπιστημιακή εργαστηριακή διδασκαλία.

Η συσκευή διαθέτει ράγα ακριβείας για τον μετατοπιστή φάσης, με μήκος 600 mm. Η επιπεδότητα και η παραλληλία ελέγχονται και οι δύο εντός 0,02 mm, εξασφαλίζοντας υψηλή ακρίβεια. Το σύστημα περιλαμβάνει ένα κανάλι λήψης, ένα κανάλι μέτρησης συχνότητας, ένα κανάλι αναφοράς και ένα κανάλι διαμόρφωσης. Η κατανάλωση ισχύος είναι μόνο 8 W. Η ακρίβεια μέτρησης είναι μικρότερη ή ίση με 3%, και η διακύμανση του πλάτους της κυματομορφής είναι μικρότερη ή ίση με 1%. Ο φορέας πρίσματος μπορεί να ρυθμιστεί κατακόρυφα. Η ελάχιστη ποσότητα παραγγελίας είναι μία μονάδα και τα δείγματα μπορούν να παρασχεθούν πριν από τις μαζικές παραγγελίες (δωρεάν δείγματα δεν είναι διαθέσιμα). Αυτή η συσκευή χρησιμοποιείται ευρέως σε εκπαιδευτικά ιδρύματα.
