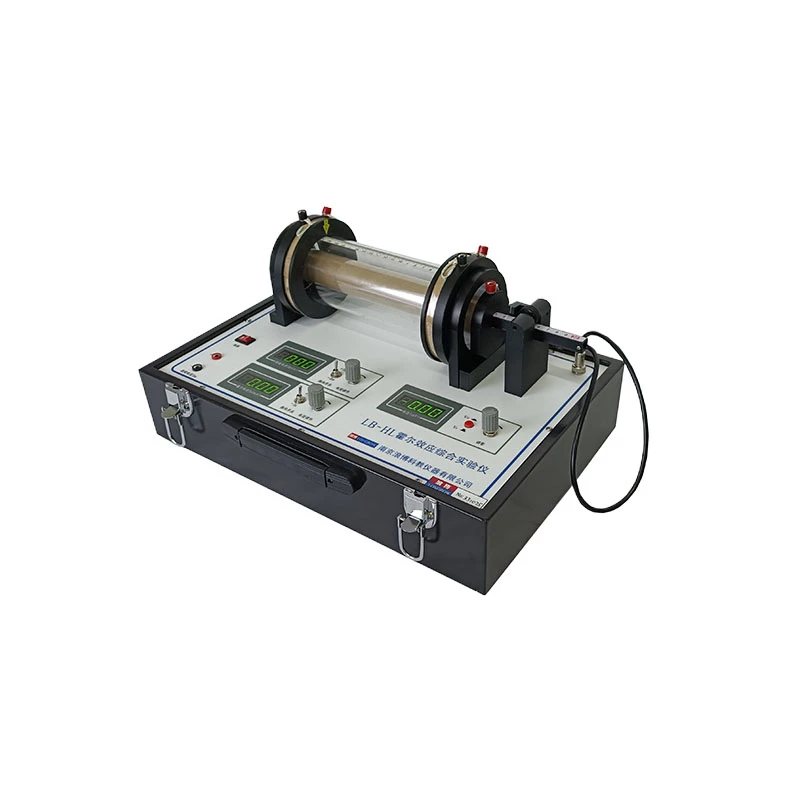

Συσκευή πειράματος εφέ Hall



Έξι πειράματα σε μία ενότητα

Αυτή η συσκευή πειράματος Hall Effect επιτρέπει στους μαθητές να εκτελούν έξι διαφορετικά πειράματα. Αρχικά, μελετούν την αρχή του φαινομένου Hall και διερευνούν κατάλληλα υλικά για συσκευές Hall. Δεύτερον, χρησιμοποιούν τη συμμετρική μέθοδο μέτρησης για την εξάλειψη των επιδράσεων παρεμβολής και τη μέτρηση των χαρακτηριστικών εξόδου της συσκευής Hall. Αναλύουν πώς η τάση Hall ποικίλλει ανάλογα με το ρεύμα και το μαγνητικό πεδίο της συσκευής και σχεδιάζουν τις καμπύλες Vh–Ih και Vh–Im.

Τρίτον, οι μαθητές καθορίζουν τον τύπο αγωγιμότητας, τη συγκέντρωση του φορέα και την κινητικότητα του δείγματος. Τέταρτον, χαρτογραφούν την κατανομή του μαγνητικού πεδίου κατά μήκος ενός μακρού σωληνοειδούς. Πέμπτον, μετρούν την κατανομή του μαγνητικού πεδίου κατά μήκος του άξονα ενός μόνο πηνίου και ενός ζεύγους πηνίων Helmholtz και επαληθεύουν την αρχή της υπέρθεσης πεδίου. Έκτον, ένα προαιρετικό πείραμα επιτρέπει στους μαθητές να αλλάξουν την απόσταση μεταξύ δύο πηνίων (R/2, R και 2R) και να μετρήσουν το μαγνητικό πεδίο σε κάθε θέση. Αυτό το σύστημα καλύπτει ένα ευρύ φάσμα πειραμάτων ηλεκτρομαγνητισμού.

Αυτή η συσκευή πειράματος Hall Effect ενσωματώνει μια ηλεκτρομαγνητική βαλβίδα και πηνία Helmholtz κατά μήκος του ίδιου άξονα. Η διάμετρος του χιτωνίου του πηνίου είναι 86 mm και η εσωτερική διάμετρος του πηνίου Helmholtz είναι 87 mm. Ο μαγνητικός πυρήνας έχει αμελητέο υπολειπόμενο μαγνητισμό. Τα πηνία Helmholtz μπορούν να ρυθμιστούν αξονικά κατά ±100 mm. Κάθε πηνίο Helmholtz έχει 252 στροφές, ενώ η ηλεκτρομαγνητική βαλβίδα έχει 3.250 στροφές.

Η κλίμακα μέτρησης έχει μήκος 300 mm με διαιρέσεις 1 mm και οι ενδείξεις μπορούν να εκτιμηθούν σε 0,1 mm. Διαθέτει χονδροειδή και λεπτή ρύθμιση. Ο αισθητήρας Hall προστατεύεται από ένα διαφανές κάλυμμα με διάμετρο 23 mm, εξασφαλίζοντας ασφαλή και σταθερή λειτουργία για τους μαθητές.

Αυτή η συσκευή πειράματος Hall Effect ενσωματώνει όλα τα εξαρτήματα σε μια ενιαία μονάδα. Η πηγή ρεύματος διέγερσης κυμαίνεται από 0 έως 0,8 A, με λεπτή ρύθμιση κάτω από 1 mA και σταθερότητα καλύτερη από 10-5. Η πηγή ρεύματος Hall κυμαίνεται από 0 έως 2 mA, με λεπτή ρύθμιση κάτω από 10 μA και παρόμοια σταθερότητα 10-5.

Ο μετρητής τάσης Hall μετρά από 0 έως 20 mV με ανάλυση 10 μV. Όλες οι ενδείξεις εμφανίζονται σε οθόνες LED 3,5 ψηφίων. Οι διαστάσεις του συστήματος είναι 442 × 295 × 230 mm. Η εταιρεία μας ιδρύθηκε το 2000 και απασχολεί 26 υπαλλήλους. Υποστηρίζουμε υπηρεσίες OEM και ODM, με ελάχιστη ποσότητα παραγγελίας μία μονάδα. Αυτό το προϊόν είναι κατάλληλο για διδασκαλία εργαστηρίου ηλεκτρομαγνητισμού.
